Prozessorplatine dpc21
| Details | Platine | Stückliste | Preise | ff |

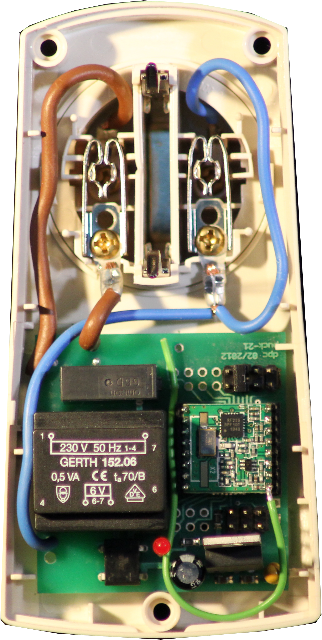

Diese Platine wurde für die Erstellung eigener Funksteckdosen gestaltet. Allerdings ist sie auch für andere Funkaktoren oder Sensoren mit 220 Volt-Anschluss geeignet.
Das verbaute Funkmodul RFM22B bietet mit einer Sendeleistung von 20 dBm und einer Empfindlichkeit von 121 dBm von ausreichend Power um im Ganzen Haus zuverlässig zu funktionieren. Die Reichweite ist natürlich von baulichen Gegebenheiten abängig.
Der Prozessor ATMega88 bietet Platz für viel Software. Eine Version für Funkaktoren steht kostenlos zur Verfügung.
Software für folgende Anwendungen ist kostenlos verfügbar:
- Funk-Steckdose mit Verschlüsselung und Antirepeat-Mechanismus
- Funkaktor mit mehreren Relais

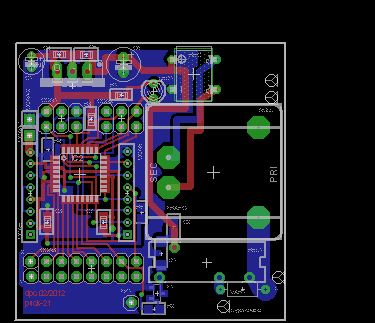

Die wichtigsten Daten der Platine
| ► | Prozessor ATMega88 oder pinkompatible (z. B. ATMega168) |  | ||
| ► | 6pol. ISP-Stecker | |||
| ► | Stiftleisten für alle wichtigen Prozessorsignale | |||
| ► | Trafo mit 220 Volt-Anschluss | |||
| ► | Relais mit 220 Volt-Ausgang | |||
| ► | Varistor zum Schutz der Relais-Kontakte | |||
| ► | Adreß-Jumper | |||
| ► | 3 Volt-Spannungsregler | |||
| ► | Buchsenleisten für RFM22B-Funkmodul | |||
| ► | Lötpad für USB-Anschluss einschliesslich Spannungsversorgung | |||
| ► | LED als Zustandskontrolle | |||
