Ausgabemodul in8574
| Datenblatt | Platine | Preise | FAQ | Übersicht Mikroprozessor-Module |

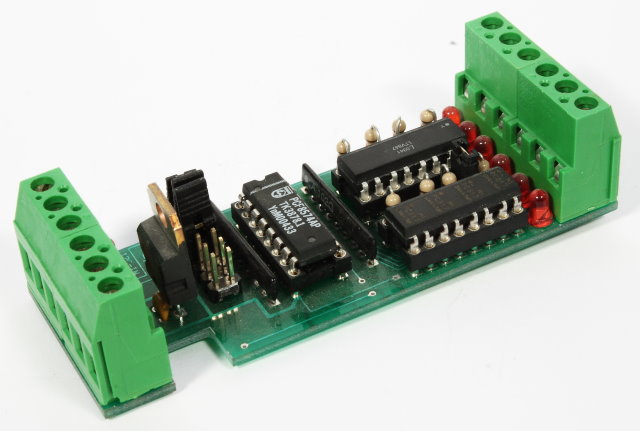

Dieses Modul ist als eigenständige Einheit konzipiert, die in ein Hutschienengehäuse eingebaut werden kann. Es wird am I2C-Bus betrieben und stellt insgesamt 7 Eingänge zur Verfügung. Alle Eingänge sind über Optokoppler getrennt. Dadurch kann als Schaltspannung die am Bus üblichen 12 Volt benutzt werden. Insbesondere bei längeren Leitungungen ist das ein Vorteil.
| ► | 8 Bit I2C-Portextender PCF8574 |  |
| ► | Jumper zur Einstellung der I2C-Adresse | |
| ► | Leuchtdioden zur Anzeige der Eingangssignale (Taster betätigt) | |
| ► | Schraubklemmen zum Anschluß aller Signale | |
|
► |
5 Volt Spannungsregler zur Versorgung des Portextenders. Die Optokoppler werden mit der Eingangsspannung von 12 Volt versorgt. | |
|
► |
Interruptausgang zur Signalisierung eines Schaltvorganges |
