Mikrocontroller-Module
Bei den meisten Controllern wurde versucht, möglichst viel Hardware-Funktionalität und die notwendigen Anschlüsse auf eine Platine zu bringen. Fast immer sind der Busanschluß, EEP-Speicher, Hardware-Uhr und I2C-Extender zu finden. Somit dürften sie für die unterschiedlichsten Anwendungen gerüstet sein. Die hohe Packungsdichte wurde durch den Einsatz von SMD-Bauteilen erreicht. Die Module C-2560 und C-2560-Funk passen in Standard-Hutschinengehäuse.
|

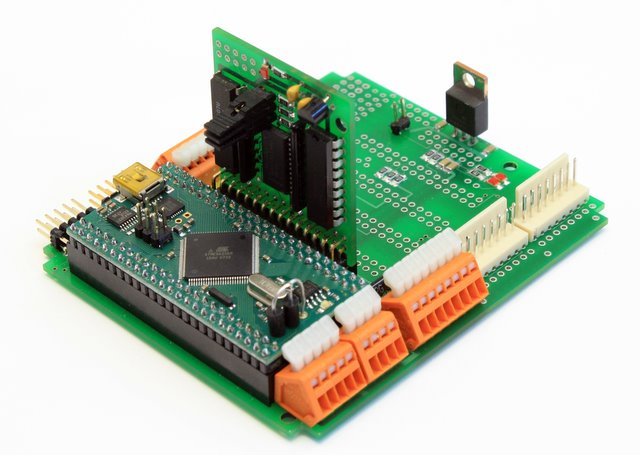

| co 1/2560Hierbei handelt es sich um das bisher funktionsreichste Modul des Systems. Neben einer Echtzeituhr mit Goldcap enthält es zwei EEProms, einen I2C-Busextender und eine 1Wire-Bridge. Drei Steckplätze für 7311-Module erlauben den Anschluß von 48 Ein- oder Ausgängen, deren Zustand jeweils durch eine Leuchtdiode signalisiert wird. Die IO-Anschlüsse können mit Klemm- oder Stiftleisten realisiert werden. Die Verwendung des Prozessor-Moduls Crumb2560 der Firma chip45 garantiert eine hohe Betriebssicherheit, erhöht gleichzeitig die Packungsdichte auf der Platine und bietet ausreichend Speicher für die Entwicklung größerer Anwendungen. |
|

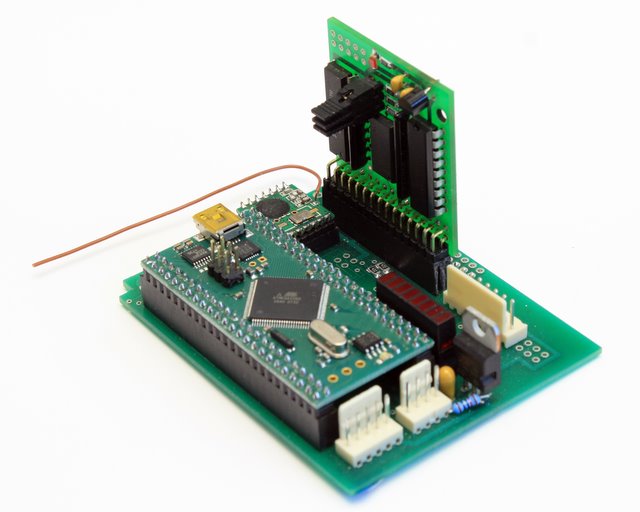

| co 2/2560Dieser Controller entspricht weitgehend dem C-2560. Allerdings enthält er nur einen Steckplatz für das 7311-Ausgabemodule. Dafür besitzt es zusätzlich ein Funkmodul und kann damit z. B. als Hub für das 868 MHz-Funknetz fungieren. Mit seinen 16 steckbaren, digitalen Ein- oder Ausgängen und 4 analogen Eingängen ist der Controller eine gute Hardwareplattform für viele Anwendungen, bei denen zusätzlich zur Kommunikation über den RS485-Bus noch die Möglichkeit zur drahtlosen Anbindung von Sensoren, Aktoren oder anderen Controllern notwendig ist. |

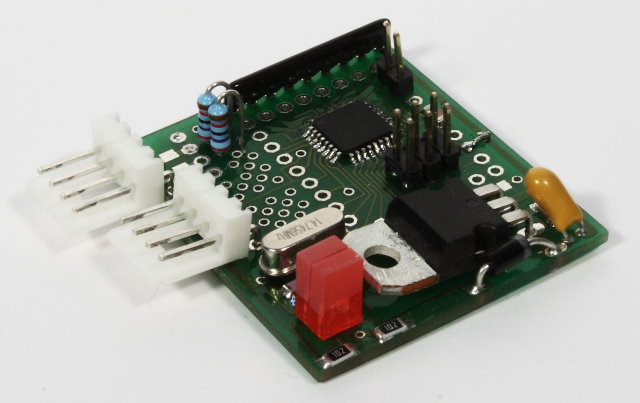

 | co 3/88Hierbei handelt es sich um ein Modul mit dem Prozessor ATMega88 oder einen pinkompatiblen Type (z. B. ATMega 168). Die Platine passt in eine übliche Schalterdose und wurde ursprünglich als Buskoppler für Tastsensoren (Taster) entwicklelt. Darüberhinaus eignet sich der Winzling gut zur Erfassung der unterschiedlichsten Messwerte (Temperatur, Luftfeuchte, Helligkeit) oder zum Schalten von bis zu 14 Relays. Zwei programmierbare Leuchtdioden können verschiedene Zustände signalisieren. Steckkontakte für fast alle Prozessorsignale sind vorhanden. |

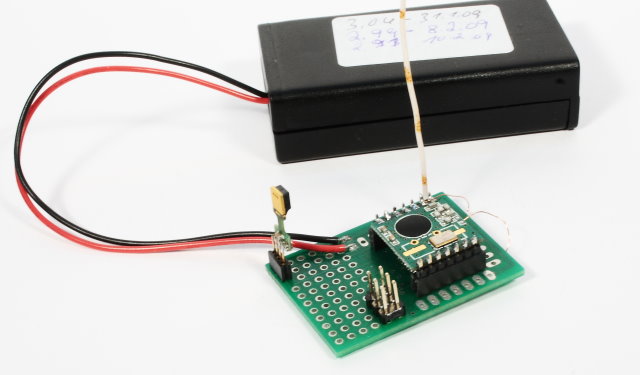

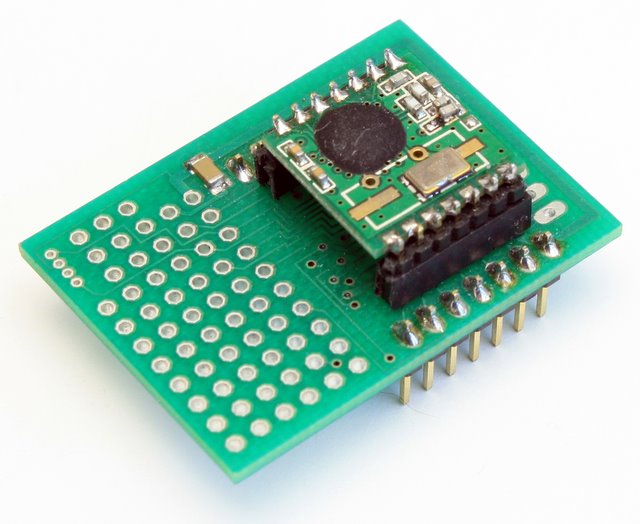

 | co 4/88Dies ist der bisher kleinste Controllermodul des Systems. Es trägt lediglich einen Prozessor vom Type ATMega88 (oder pinkompatible) und das Funkmodul RFM12B für das 868 MHz-Band. Bei Einsatz des Prozessors ATMega88 V und entsprechender Software eignet sich das Modul sehr gut für die Entwicklung batteriebetriebener Geräte. Im Menü Funktechnik finden dazu Sie einige Anregungen. Die Platine kann auch ohne Prozessor benutzt werden. Dann adaptiert sie das Rastermaß des Funkmoduls auf freundliche 2,54 mm. Sehen Sie hier ein Beispiel.
|
 | co 5/88Dieses Modul ist eine Weiterentwicklung des Moduls 3/88. Es beitzt steckbare Anschlüsse für die Sensoren DS18s20 und SHT-75. Gleichzeitig wird der RS485-Bus über separate Ein- und Ausgangsstecker angeschlossen. Die Platine wurde für das Projekt AquaCheck entwickelt, ist allerdings auch für andere Einsätze zur Messwerterfassung und -Speicherung geeignet
|
 | dpc21Nicht immer ist es möglich, im Haus neue Kabel zu verlegen um schaltbare Steckdosen zu erhalten. Mal ist es die Lichterkette des Weihnachtsbaums, mal eine Stehlampe die schnell angeschlossen und über die Haustechnik gesteuert werden soll. Diese oder ähnliche Motive sprachen für die Entwicklung einer Platine, mit der es möglich sein sollte, das Innenleben von 'Baumarkt-Funksteckdosen' zu ersetzen. Dabei sollen mehr Sicherheit (verschlüsselte Funkpakete) und mehr Zuverlässigkeit (Protokoll mit Statusfeedback) möglich sein. Außerdem sollen sich diese neuen Aktoren in das Gesamtsystem integrieren und so sensor- oder ereignisgesteuert (Taster, Messfühler, Schaltuhr) betrieben werden. Schließlich will man sicher sein, dass das Gerät auch wirklich ausgeschaltet ist; und das auch dann, wenn kein Sichtkontakt besteht.
|

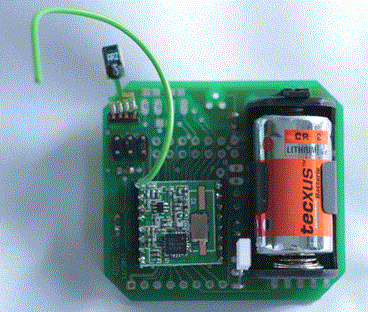

 | dpc23Aus dem neuesten Projekt ist eine Platine entstanden, die viele Funktionen bietet. Thermometer mit SHT75, SHT21 oder DS1820 sind vorgesehen. Ein Spannungsteiler mit LDR ermöglicht Helligkeitsmessungen. Natürlich können stattdessen auch analoge Sensoren angeschlossen werden. Ein Steckbarer Anschluss für digitale Ein- und Ausgänge und eine DUO-Led sind vorhanden. Da die Platine in eine handelsübliche Unterputzdose passt, eignet sie sich gut für Funktaster mit und ohne LED-Kontrolle. Für die Kommunikation mit der Aussenwelt sind ein Funkmodul RFM22B, ein RS485-Bustreiber oder ein USB-Anschluss vorgesehen. Als Stromversorgung dient entweder eine CR2-Batterie mit 3 Volt, der USB-Anschluss oder der RS485-Bus. |
